H53-8 鐵紅高防腐防銹底漆

昂威涂料生產(chǎn)的鐵紅高防腐防銹底漆，防銹性能好，廣泛用于各種金屬防銹底漆，深受廣大客戶信賴，相關(guān)問題歡迎來電咨詢。

產(chǎn)品簡介

鐵紅高防腐防銹底漆,該產(chǎn)品分雙組分包裝，漆料組分由環(huán)氧樹脂、改性樹脂、防銹顏料及各種助劑經(jīng)研磨分散而成。另一組分為特種聚酰胺固化劑。

主要特性

 對底漆、面漆具有優(yōu)良的附著力，同時具有長時間防腐防銹能力，優(yōu)良的焊接性能。

主要用途

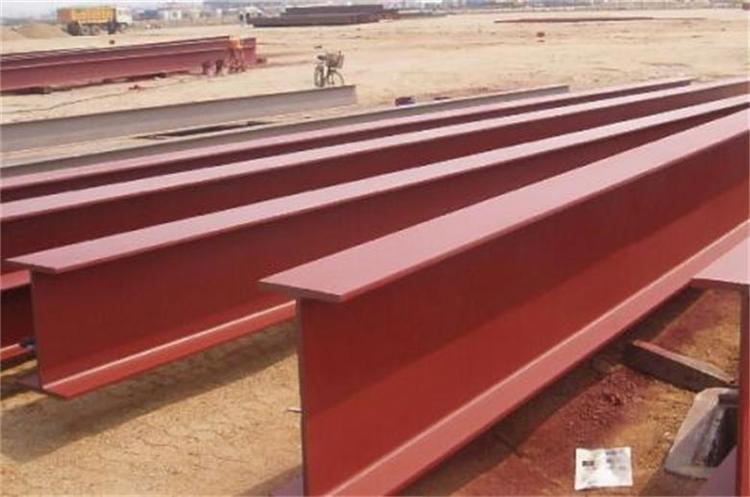

可作為車間底漆的中間層，以增強整個涂層的保護性能，也可直接涂裝在處理后的鋼鐵表面、作防銹底漆用。

包裝規(guī)格

20千克／桶，固化劑2千克／廳。

技術(shù)指標

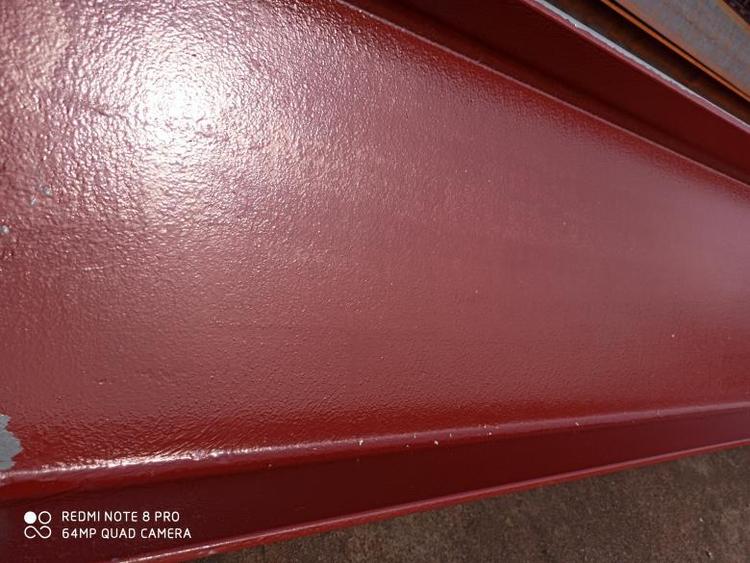

                漆膜顏色及外觀                                                              鐵紅色，漆膜平整

                粘度（涂4#杯，25℃), S                                                 ≥80(漆料）

                細 度um                                                                        ≤60

               干燥時間，

                表干（25℃)                                                                   ≤40min

                實干（25℃)                                                                    ≤8hr

               柔韌性，mm                                                                    1

               沖擊強度，Kg·cm                                                             50

               附著力（劃圈法）， 級                                                     ≤2

               硬度（擺桿）                                                                    ≥0. 5

               耐鹽水性（3%NaCI, 25℃, 168hr)                                     不起泡，不生銹，不脫落

配套用漆

（前道）H06-88鐵紅車間底漆                                              H53-88富鋅環(huán)氧快干防銹底漆

（后道）B04-100各色丙稀酸高檔面漆                                  B04-10、B04-30各色丙稀酸聚氨酯磁漆

J04-30各色氯化橡膠防腐面漆                                               BS-35各色丙稀酸聚氨酯面漆

表面處理

表面應(yīng)除去油脂及污物。直接用作底漆時，鋼材表面處理達到Sa2. 5級或St3級。

涂裝參考

漆料密度：1. 00-1. 10g/cm3

理論用量：75-80g/㎡2(膜厚25-30um, 不計損耗）

配 比：漆料：H-100固化劑＝5: 1(wt)適用期：（25℃)6hr

復(fù)涂間隔：（25℃)24hr

涂裝參數(shù)

無氣噴涂

稀釋劑 X-17重防腐環(huán)氧稀釋劑

稀釋率 0-5%(以油漆重量計）注意防止干噴

噴嘴口徑 約0. 43-0. 48mm

噴出壓力 12-15Mpa(約120-150kg/cm2)

空氣噴涂

稀釋劑 X-17重防腐環(huán)氧稀釋劑

稀釋率 0-10%(以油漆重量計）注意防止干噴

噴嘴口徑約2. 0-2. 5mm

空氣壓力 0. 3-0. 4Mpa(約3-4kg/cm2)

刷 涂

稀釋劑稀釋率

X-17重防腐環(huán)氧稀釋劑

10-20%(以油漆重量計）

儲存運輸

存放于陰涼、干燥、通風處，有效儲存期固化劑12個月，漆料12個月。

注意事項

1、底材溫度高于露點3℃以上，施工溫度不低于5℃.

2、本產(chǎn)品具有良好的干燥性能，復(fù)涂時仍需注意復(fù)涂間隔時間。

3、施工溫度低于5℃需采用快干固化劑。
